Armbian 5.95 導入設定 (Tinker Board)

Armbian の Tinker Board のページも、バージョンがだいぶ変わってきているので、最新の「Armbian Bionic desktop legacy kernel 4.4.y」をインストールし、設定手順を整理しました。

特にネットワーク設定は、前回の設定から変更されていました。

2019.10.19

SDカード作成


microSDカードのフォーマット

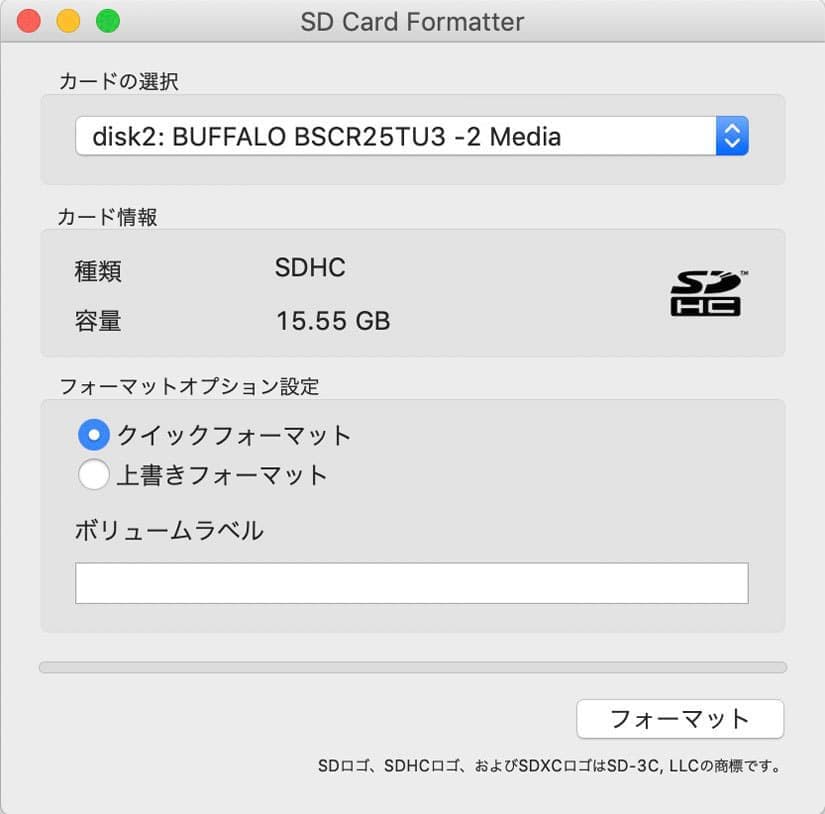

  • 上記フォーマッターを Mac にインストールし、microSDカードをセットして、フォーマッターを起動します。





  • 「フォーマット」をクリックしてmicroSDカードをフォーマットします。


OSをダウンロード


  • Tinkerboard用の「Armbian」は、以下のサイトの「Armbian Bionic desktop legacy kernel 4.4.y」を使用しました。



  • ファイル名は、「Armbian_5.95_Tinkerboard_Ubuntu_bionic_default_4.4.190_desktop.7z」となっていました。（2019.10.19 時点）




ダウンロードした「Armbian（Ubuntu bionic）」のイメージファイルを、microSDカードに書き込み

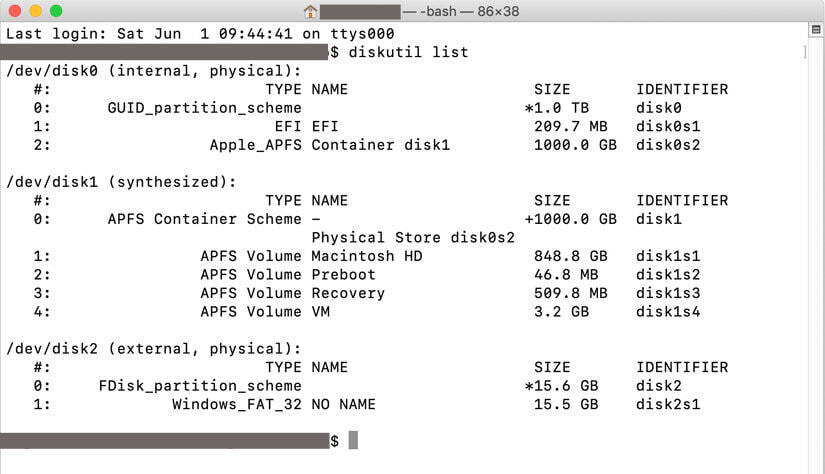

  • microSDカードを確認するために、Macの「ターミナル」から次のコマンドを入力します。



  • $ diskutil list
  •
  •
  • この例の場合、microSDカードは、「disk2」であることがわかります。



  • イメージファイルを書き込むために、microSDカードをアンマウントします。（コマンドは、microSDカードが「disk2」の場合です）



  • $ diskutil unmountDisk /dev/disk2



  • 「dd」コマンドを利用して、イメージファイルをmicroSDカードに書き込みます。（コマンドは、microSDカードが「disk2」で、イメージファイルのあるフォルダにルートを変更した時の場合です）



  • $ sudo dd if=Armbian_5.95_Tinkerboard_Ubuntu_bionic_default_4.4.190_desktop.img of=/dev/rdisk2 bs=8m conv=sync

インストール


Tinker Board に mocroSDカードをセットして、起動します。

ログイン待ちの画面になるので、以下の内容でログインします。


  • tinkerboard login: root
    Password: 1234


rootパスワードの変更画面になるので、カレントパスワードを入力し、新しいパスワードを設定します。


  • Changing password for root.
    (current) UNIX password: 1234
    Enter new UNIX password: 新しいパスワード
    Retype new UNIX password: 新しいパスワード
  •


新しいユーザー設定の画面になるので、新しいユーザー名、パスワードを設定します。


  • Please provide a username (eg. your forename): 新しいユーザー名
    Enter new UNIX password: 新しいパスワード
    Retype new UNIX password: 新しいパスワード
  •


以下のメッセージが出たら、その後、Enterで返答します。（5回）


  • Enter the new value, or press ENTER for the default


以下のメッセージが出たら、下記のように返答します。


  • Is the information correct? [Y/n] y


　　※.入力後、デスクトップ画面が表示されます。


リポジトリ一覧の更新とパッケージのアップデート（ターミナルから実施）

  • $ sudo apt update
    $ sudo apt upgrade


再起動します。

日本語化設定（CUI設定）


日本語化設定は、Armbianのターミナル、または、SSH経由で接続したパソコンから実行します。

Macのターミナルから、SSHコマンドでArmbianに接続

  • 今回は、Macのターミナルから実行しますが、Armbianのターミナルから実行する場合は、この項目は必要ありません。

  • $ ssh 上記で設定したユーザー名@tinkerboard.local

  • Are you sure you want to continue connecting (yes/no)? yes

  • 上記で設定したユーザー名@tinkerboard.local's password: 上記で設定したユーザー名のパスワード

日本語関連のパッケージをインストール



  • # sudo apt install $(check-language-support -l ja)

タイムゾーンの設定

  • # sudo timedatectl set-timezone Asia/Tokyo

言語と日本語キーボードの設定

  • 今回、「OADG 109Aキーボード」に設定します。

  • # sudo localectl set-locale LANG=ja_JP.UTF-8 LANGUAGE="ja_JP:ja"
  • # sudo localectl set-keymap jp-OADG109A

日本語表記に変更

  • # sudo nano /etc/default/locale

  • 以下の行を追加します。　

  • LC_ALL=ja_JP.UTF-8

再起動します。

固定IPの設定（CUI設定）



ネットワーク接続名の確認


  • # nmcli connection show



  • NAME       UUID                                                          TYPE      DEVICE
  • 有線接続 1  8af476e6-f055-3959-b303-14b017765ee8  ethernet  eth0



IPアドレスを指定

　　以下は、192.168.1.5に指定する場合

  • # sudo nmcli connection mod "有線接続 1" ipv4.addresses "192.168.1.5/24" ipv4.gateway "192.168.1.1" ipv4.dns "192.168.1.1" ipv4.method "manual"


再起動します。

x11vncの設定（CUI設定）


x11vncのインストール
  • # sudo apt install x11vnc

vnc接続時のパスワードを設定
  • # sudo x11vnc -storepasswd /etc/x11vnc.passwd

  • Enter VNC password:xxxxxxxx
  • Verify password:xxxxxxxx
  • Write password to /etc/x11vnc.passwd? [y]/n y
  • Password written to: /etc/x11vnc.passwd

自動起動の設定ファイルを作成
  • # sudo nano /etc/systemd/system/x11vnc.service

  • [Unit]
  • Description=x11vnc (Remote access)
  • After=network-online.target
  •
  • [Service]
  • Type=simple
  • ExecStart=/usr/bin/x11vnc -auth guess -display :0 -rfbauth /etc/x11vnc.passwd -rfbport 5900 -forever -loop -noxdamage -repeat -shared
  • ExecStop=/bin/kill -TERM $MAINPID
  • ExecReload=/bin/kill -HUP $MAINPID
  • KillMode=control-group
  • Restart=on-failure
  •
  • [Install]
  • WantedBy=graphical.target

リロード
  • # sudo systemctl daemon-reload

サービスの有効化
  • # sudo systemctl enable x11vnc.service

x11vncの起動
  • # sudo systemctl start x11vnc

Sambaの設定（CUI設定）


Sambaのインストール
  • # sudo apt install samba

Samba用アカウントの作成

  • 「Samba用アカウント」は、既にあるアカウント、または、新たに作成したアカウントを指定します。



  • # sudo pdbedit -a 「Samba用アカウント」

  • new password:xxxxxxxx
  • retype new password:xxxxxxxx
  •
smb.confの編集

  • # sudo nano /etc/samba/smb.conf

　　smb.confの編集項目
  • 「Global Settings」の「####### Authentication #######」の「map to guest = bad user」の先頭に「#」を入れて、コメントアウトする。
  • 「Share Definitions」の[homes]と、それに続く「comment = Home Directories」、「browseable = no」の先頭の「;」を外す。
  • 上記の行に、以下の内容を追加する。

  • path=/home/%S
  • writable = yes
  • create mask = 644
  • directory mask = 755
  •
  •
  • その下の方にある「read only = yes」の先頭の「;」を外し、「read only = no」に変更する。

リロードsmbd、nmbdの実行
  • # sudo systemctl start smbd nmbd

起動時の自動実行化
  • # sudo systemctl enable smbd nmbd

　　※.もし、 smb.confを変更した時は、以下のコマンドで再起動

  • # sudo systemctl restart smbd nmbd
