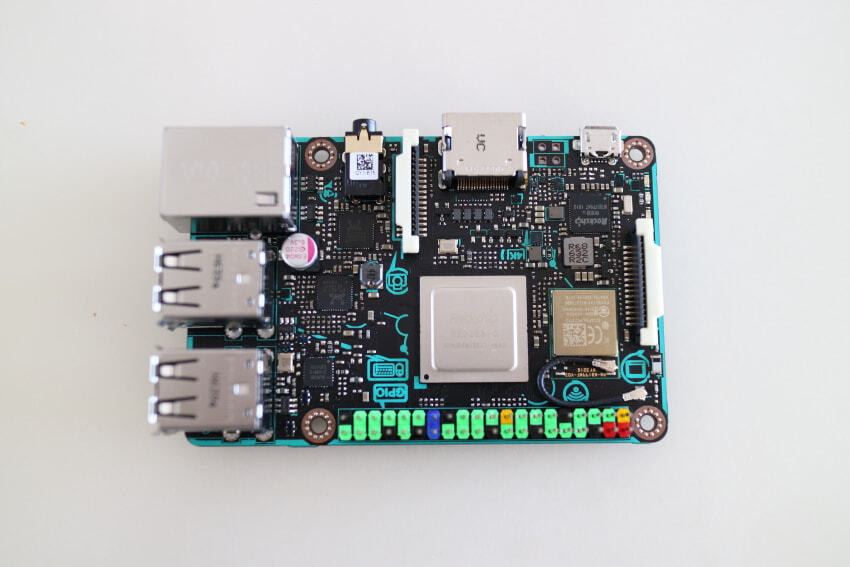

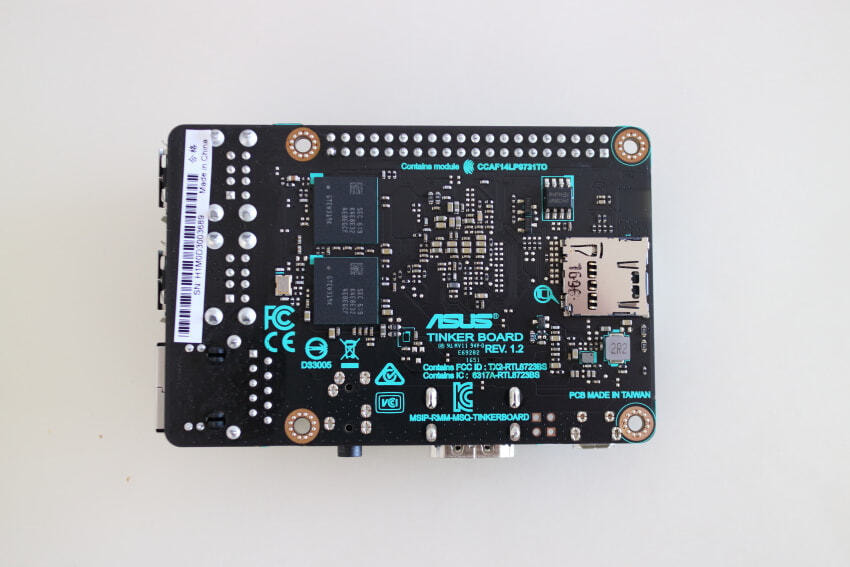

Armbian 5.35 導入設定 (Tinker Board)

Tinker Board に Armbian をインストールするにあたり、設定手順を整理しました。

2017.12.25

SDカード作成


microSDカードのフォーマット

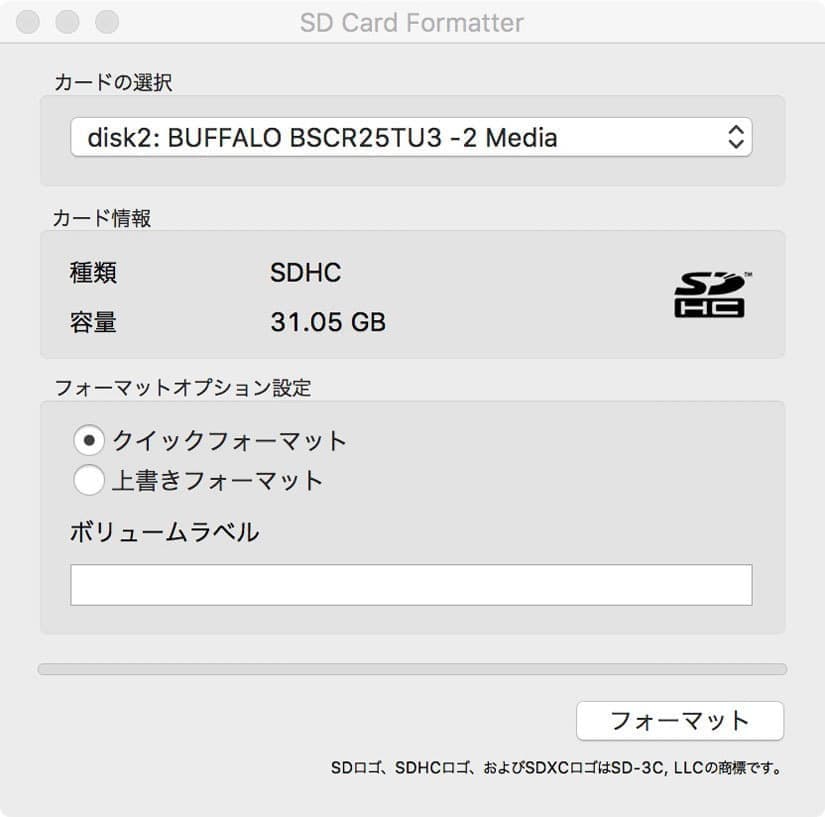

  • 上記フォーマッターを Mac にインストールし、microSDカードをセットして、フォーマッターを起動します。





  • 「フォーマット」をクリックしてmicroSDカードをフォーマットします。


OSをダウンロード


  • Tinkerboard用の「Armbian」は、以下のサイトの「Ubuntu desktop – legacy kernel」を使用しました。

  • ファイル名は、「Armbian_5.35_Tinkerboard_Ubuntu_xenial_default_4.4.102_desktop.7z」となっていました。（2017.12.23 時点）




ダウンロードした「Armbian」のイメージファイルを、microSDカードに書き込む

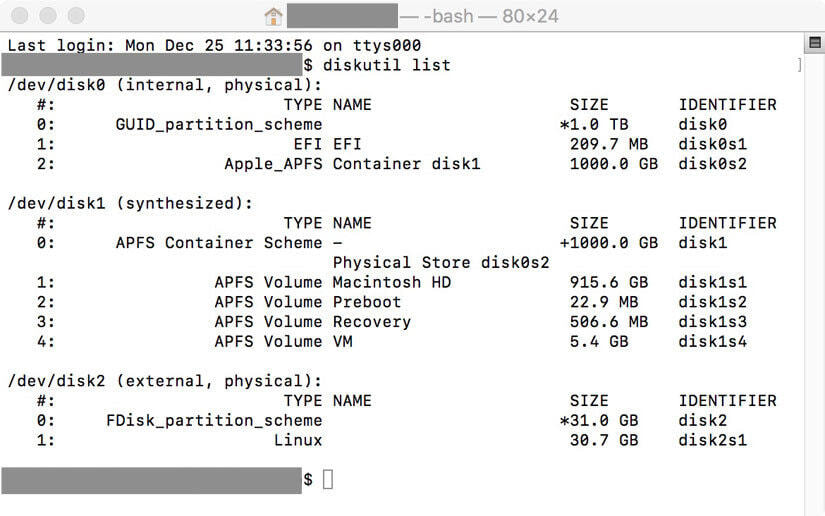

  • microSDカードを確認するために、Macの「ターミナル」から次のコマンドを入力します。



  • $ diskutil list
  • この例の場合、microSDカードは、「disk2」であることがわかります。



  • イメージファイルを書き込むために、microSDカードをアンマウントします。（コマンドは、microSDカードが「disk2」の場合です）



  • $ diskutil unmountDisk /dev/disk2



  • 「dd」コマンドを利用して、イメージファイルをmicroSDカードに書き込みます。（コマンドは、microSDカードが「disk2」で、イメージファイルのあるフォルダにルートを変更した時の場合です）



  • $ sudo dd if=Armbian_5.35_Tinkerboard_Ubuntu_xenial_default_4.4.102_desktop.img of=/dev/rdisk2 bs=8m conv=sync

2018.01.29 ddコマンドのバッファリングサイズを変更した。
2019.01.24 ddコマンドのオプションに「conv=sync」を追加した。
2019.02.06 ddコマンドのバッファリングサイズを変更した。

インストール


Tinker BoardにmocroSDカードをセットして、起動します。

ログイン待ちの画面になるので、以下の内容でログインします。


  • tinkerboard login: root
    Password: 1234


rootパスワードの変更画面になるので、カレントパスワードを入力し、新しいパスワードを設定します。


  • Changing password for root.
    (current) UNIX password: 1234
    Enter new UNIX password: 新しいパスワード
    Retype new UNIX password: 新しいパスワード
  •


新しいユーザー設定の画面になるので、新しいユーザー名、パスワードを設定します。


  • Please provide a username (eg. your forename): 新しいユーザー名
    Enter new UNIX password: 新しいパスワード
    Retype new UNIX password: 新しいパスワード
  •


以下のメッセージが出たら、その後、Enterで返答します。（5回）


  • Enter the new value, or press ENTER for the default


以下のメッセージが出たら、下記のように返答します。


  • Is the information correct? [Y/n] y



リポジトリ一覧の更新とパッケージのアップデート

  • $ sudo apt update
    $ sudo apt upgrade


以上で、Armbianの基本的な設定が終了し、デスクトップ画面が表示されます。

日本語化設定（CUI設定）


日本語化設定は、Armbianのターミナル、または、SSH経由で接続したパソコンから実行します。

Macのターミナルから、SSHコマンドでArmbianに接続

  • 今回は、Macのターミナルから実行しますが、Armbianのターミナルから実行する場合は、この項目は必要ありません。

  • $ ssh 上記で設定したユーザー名@tinkerboard.local

  • Are you sure you want to continue connecting (yes/no)? yes

  • 上記で設定したユーザー名@tinkerboard.local's password: 上記で設定したユーザー名のパスワード

  日本語関連のパッケージをインストール



  • $ sudo apt install $(check-language-support -l ja)

タイムゾーンの設定

  • $ sudo timedatectl set-timezone Asia/Tokyo

日本語キーボードの設定

  • 今回、「OADG 109Aキーボード」に設定します。

  • $ sudo localectl set-locale LANG=ja_JP.UTF-8 LANGUAGE="ja_JP:ja"
  • $ sudo localectl set-keymap jp-OADG109A

再起動します。

固定IPの設定（CUI設定）


interfacesの編集

  • $ sudo nano /etc/network/interfaces

　　interfacesの編集項目
  • 「# Wired adapter #1」の「iface eth0 inet dhcp」をコメントアウトし、「# Wired adapter #1」に、以下を追加します。（「192.168.1.5」にする場合）

  • iface eth0 inet static
    address 192.168.1.5
    netmask 255.255.255.0
    gateway 192.168.1.1
    dns-nameservers 192.168.1.1

x11vncの設定（CUI設定）


x11vncのインストール
  • $ sudo apt install x11vnc

vnc接続時のパスワードを設定
  • $ sudo x11vnc -storepasswd /etc/x11vnc.passwd

  • Enter VNC password:xxxxxxxx
  • Verify password:xxxxxxxx
  • Write password to /etc/x11vnc.passwd? [y]/n y
  • Password written to: /etc/x11vnc.passwd

自動起動の設定ファイルを作成
  • $ sudo nano /etc/systemd/system/x11vnc.service

  • [Unit]
    Description=Start x11vnc at startup.
    After=multi-user.target
  •
  • [Service]
    Type=simple
    ExecStart=/usr/bin/x11vnc -auth -forever -bg -xkb -loop -noxdamage -repeat -rfbport 5900 -shared -rfbauth /etc/x11vnc.passwd
  •
  • [Install]
    WantedBy=multi-user.target

リロード
  • $ sudo systemctl daemon-reload

サービスの有効化
  • $ sudo systemctl enable x11vnc.service

x11vncの起動
  • $ sudo systemctl start x11vnc

Sambaの設定（CUI設定）


Sambaのインストール
  • $ sudo apt install samba

Samba用アカウントの作成
  • 「Samba用アカウント」は、既にあるアカウント、または、新たに作成したアカウントを指定します。
  • $ sudo pdbedit -a 「Samba用アカウント」

  • new password:xxxxxxxx
  • retype new password:xxxxxxxx
  •
smb.confの編集
  • $ sudo nano /etc/samba/smb.conf

　　smb.confの編集項目
  • 「Global Settings」の「####### Authentication #######」の「map to guest = bad user」の先頭に「#」を入れて、コメントアウトする。
  • 「Share Definitions」の[homes]と、それに続く「comment = Home Directories」、「browseable = no」の先頭の「;」を外す。
  • 上記の行に、以下の内容を追加する。

  • path=/home/%S
  • writable = yes
  • create mask = 644
  • directory mask = 755
  •
  • その下の方にある「read only = yes」の先頭の「;」を外し、「read only = no」に変更する。

リロードsmbd、nmbdの実行
  • $ sudo systemctl start smbd nmbd

起動時の自動実行化
  • $ sudo systemctl enable smbd nmbd

※.もし、 smb.confを変更した時は、以下のコマンドで再起動
  • $ sudo systemctl restart smbd nmbd

2018.01.29 「smb.conf」の設定を一部変更
2019.03.09 「max protocol = SMB3」の追加を削除

パッケージ管理（GUI設定）


GUI用の「パッケージ管理ソフト」をインストール

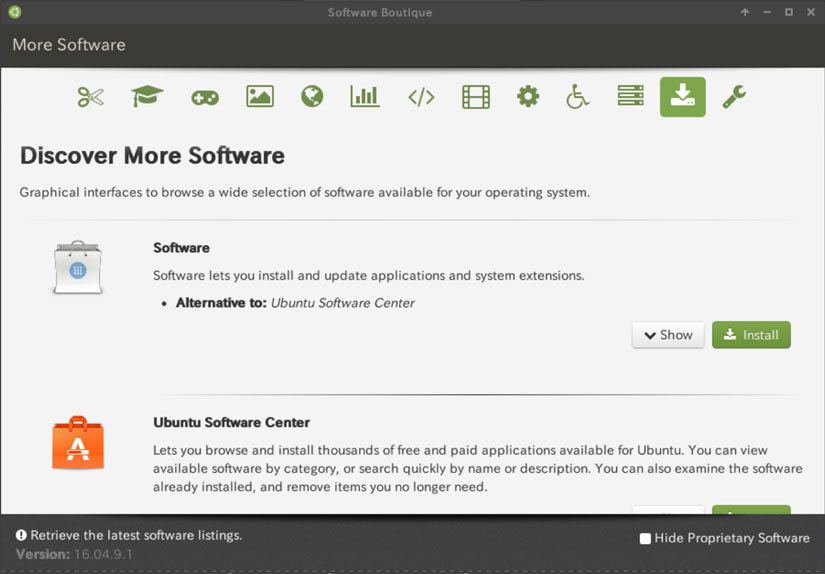

  • 「Software Boutique」を起動します。


「 Software Boutique」の「 More Software」を選択し、「 Software」と「 Ubuntu Software Center」をインストールします。
